變頻電動機用了軟啟動器出現走電是什么原因



軟啟動器輸出要以PWM(脈寬調制，相近髙速旋鈕)方法操縱，因而會產生低頻的走電交流電，若想在軟啟動器多次側改裝通常走電斷路開關時，提議請以每臺軟啟動器挑選200mA左右的感度交流電且姿勢時間為0.1秒左右的走電短路關開應用，但不確保該走電短路關開必須不容易跳脫，務必考量以下各要素能夠決策體系走電交流電之尺寸，并選中適度的走電斷路開關及必要措施來改進合閘后漏電斷路器跳脫之狀況。

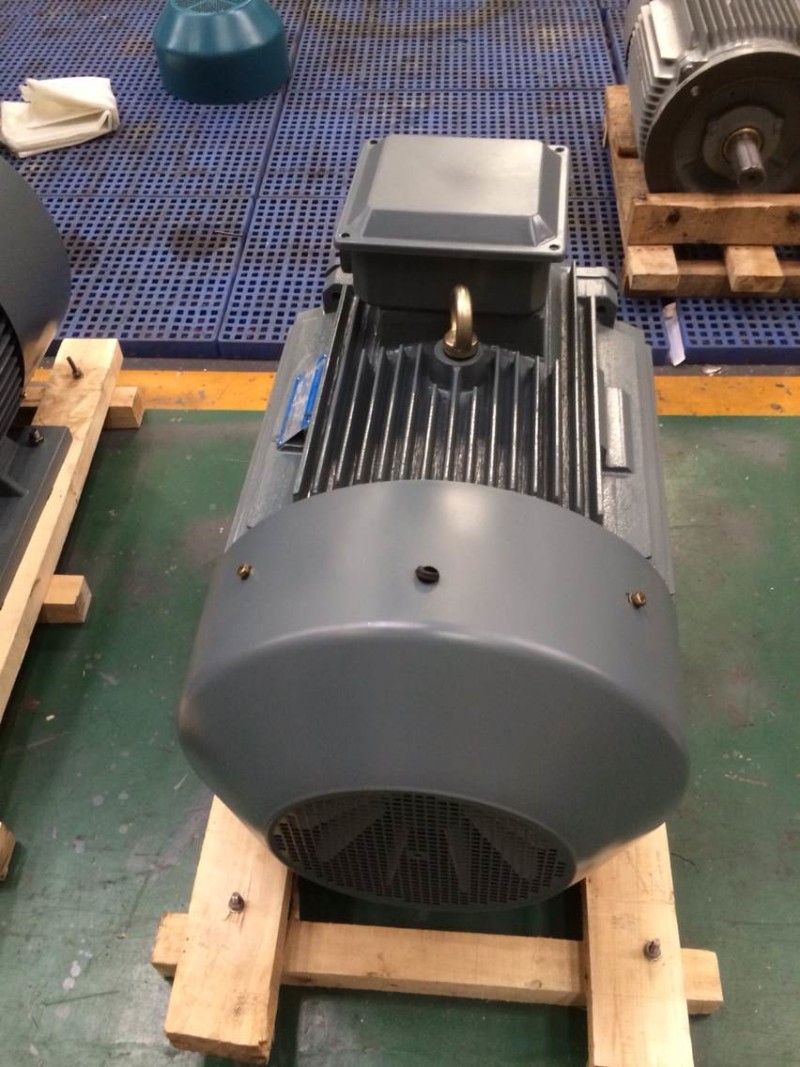

最先，軟啟動器、后級配電變電器、電機3個傳動設備的PE點必須要合在一起后，再一致去等電位連接。它是在有關標準中反復強調過的。

軟啟動器是高頻方波電流輸出，因為在變頻電動機內部電感與變頻電動機殼子中間有等效電感存有，進而造成泄漏電流。假如不等電位連接或等電位連接欠佳，就會有走電狀況。

通常走電斷路開關之額定電壓挑選計算方法給出:

I△n ≧ 10*〔Ig1+Ign+3*(Ig2+Igm)〕

Ig1、Ig2：餐飲業運行時電線之走電交流電。

Ign：軟啟動器鍵入側噪音濾波器之走電交流電。

Igm：餐飲業運行時電機之走電交流電。

由所述關系式之有關變化叁數獲知，會危害走電交流電尺寸之要素有：

（1）電線的走電交流電(有二部位)

•走電斷路開關 濾波器 的電線長之走電交流電。

•軟啟動器 電機 的電線長之走電交流電。

（2）濾波器的走電交流電 (包括軟啟動器其他)。

（3）西瑪電機的走電交流電。

各部位走電電流值(企業：mA)

（1）電線的走電交流電=A*(具體電線長/1000m)；線纜生產商出示各線徑每1000m之走電電流值A(chǔ)。

（2）濾波器的走電交流電 (包括軟啟動器其他)——軟啟動器供貨生產商出示。比如：臺達VFD055B43B用濾波器為26TDT1W4B4其走電交流電最高值為70mA。

（3）電機的走電交流電——電機供貨生產商出示。

有的當場應用軟啟動器操縱變頻電動機，會出現走電難題，走電電流有

一百多伏到兩百伏電流不一。對于這一難題，這兒特對于故章造成的緣故開展方法論的剖析和表明給出。

依據軟啟動器操縱變頻電動機運作的作用框圖（圖1），三相電源歷經軟啟動器整流橋整流以后，經電感濾波送至逆變橋（IGBT），再歷經逆變橋輸出頻率、電壓可調的三 相市電去操縱變頻電動機的運作。三互相差120度的市電在電機的相電壓定子電感繞阻里穿過，造成旋轉磁場，使電機的定子在定子繞阻旋轉磁場的功效下自動旋轉起來。

我們都知道，電機的相電壓定子繞阻穿過交流電以后造成了旋轉磁場，而依據電磁感應的機理，電機的殼子就會造成感應電動勢。此感應電動勢的尺寸，就在于變 頻器IGBT的旋鈕頻率的尺寸和C*DV/DT（與IGBT的旋鈕的速率相關）；因為性能模式的操縱規定較高的旋鈕頻率，其旋鈕速率規定迅速，則DV/DT 稍大。假如這一感應電動勢很大，那麼人觸碰到就會覺得被觸電相同。

方法論上IGBT的旋鈕頻率越高，變頻電動機殼子的感應電動勢的有效值（即感應電流）越多高，而軟啟動器對變頻電動機的線性度和靜態出現異常也越多高，身體觸碰以后被電的覺得越多大；進而，IGBT的旋鈕頻率越低，變頻電動機殼子的感應幾何形的有效值（感應電流）越多 低，而從體觸碰到以后被電的覺得越多小。

因此，一些國內低檔的軟啟動器IGBT的旋鈕頻率布置得較低，操縱變頻電動機運作以后，變頻電動機殼子的感應電流較低，但其操縱特性較弱、靜態出現異常過慢。我廠軟啟動器的特性和靜態出現異常都不錯，因此我廠軟啟動器IGBT的旋鈕頻率和旋鈕速率都較高，感應電動勢取決于也就會大點。

因為異步電動機運行，變頻電動機殼子都是有感應電流（即說白了的走電），因此，變頻電動機生產廠才會在電機原廠的當時，在其接線端子里邊裝上接地端子，便捷客戶在運用時 聯接寰宇以清除其感應電動勢（即清除感應走電電流），以處理身體觸碰電機時被電的覺得。

這樣的話，由于升壓變壓器運作變頻電動機時，升壓變壓器的旋鈕頻率約為50HZ，很低， 因此通常狀況下基本上不容易有走電的覺得（否則變頻電動機接地很差）。而軟啟動器操縱時，因為其旋鈕頻率都比升壓變壓器頻率高得多，因此軟啟動器在操縱電機旋轉時，變頻電動機殼子就會有走電的覺得。
